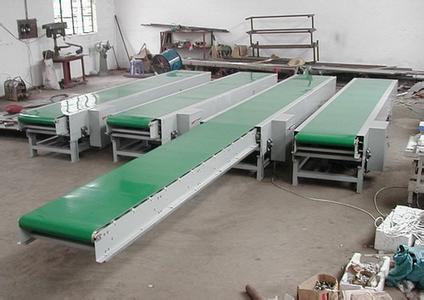

伸縮式皮帶輸送機與普通的皮帶輸送機相比，其工作原理是一樣的。但在結構上有所區別，它增加了儲帶裝置和收放皮帶裝置。為什么叫可伸縮式皮帶輸送機呢？那是因為：當游動小車向機尾一端移動時，輸送機皮帶進入儲帶裝置內，機尾回縮；反之則機尾延伸，因此具有可伸縮性，所以叫可伸縮膠帶輸送機。在這里，上海昱音機械輸送機技術為給大家介紹一下它的組成結構，包括機頭傳動裝置、收放膠帶裝置、中間架以及上料裝置、下料裝置。
伸縮式皮帶輸送機分為固定部分和非固定部分兩大部分，固定部分由機頭傳動裝置、儲帶裝置、收放膠帶裝置等組成；非固定部分由無螺栓連接的快速可拆支架、機尾等組成。
(1)機頭傳動裝置：
由傳動滾筒、減速器、液力聯軸器、機架、卸載滾筒、清掃器組成。
機頭傳動裝置是整個輸送機的驅動部分，兩臺電機通過液力聯軸器、減速器分別傳遞轉距給兩個傳動滾筒，用齒輪傳動時，應卸下一組電機、液力聯軸器和減速器。
液力聯軸器為YL-400型，它由泵輪、透平輪、外殼、從動軸等構成，其特點是泵輪側有一輔助室，電機啟動后，液流透過小孔進入工作室，因而能使負載比較平衡地啟動而電機則按近于堅載啟動，工作時殼體內加20號機械油，充油量為14m3，減速器采用上級齒輪減速，第一級為圓弧錐齒輪，第二、第三級為斜齒和直齒圓柱齒輪，總傳動比為25.564，與SGW-620/40T型刮板輸送機可通用互換，減速器用螺栓直接與機架連接。
卸載端和頭部清掃器，帶式逆止器，便于卸載，機頭最前部有外伸的卸載臂，由卸載滾筒和伸出架組成，滾筒安裝在伸出架上，其軸線位置可通過軸承兩側的螺栓進行調節，以調整輸送帶在機頭部的跑偏，在卸載滾筒的下部裝有兩道清掃器，由于清掃器刮板緊壓在膠帶上，故可除去粘附著的碎煤，帶式逆止器以防止停車時輸送帶倒轉。
(2)收放膠帶裝置：
位于張緊絞車的后部，它由機架、調心托輥、減速器、電動機、旋桿等組成，其作用是將膠帶增補到輸送機機身上或從輸送機機身取下，機架的兩端和后端，各裝一旋桿，當增加或減少膠帶時用以夾緊主膠帶，調心托輥組供卷筒收放膠帶時導向，工作時將卷筒推進機架的一端用尾架頂起，另一端頂在減速器出軸的頂尖上，開動電動機通過減速器出軸的撥盤帶動卷筒，收卷膠帶，放出膠帶，放出膠帶時不開電機由外拖動卷筒反轉，在不工作時活動軌可用插銷掛在機架上，以縮小寬度，在活動軌上方應設置起重裝置懸吊卷筒，巷道寬度可視具體情況適當拓寬，以利膠帶收入時操作。
