1、基于集成化產品模型的輸送線設計原理

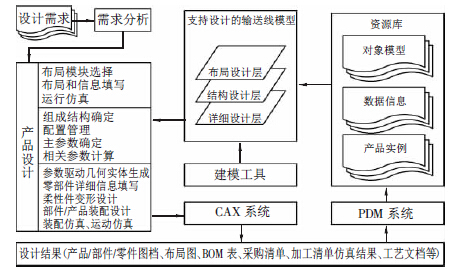

如圖1所示，根據輸送線設計需求，設計人員應用面向設計的層次模型的布局層模型，完成基于實例、模型或者模塊的布局設計，同時提取相關信息給仿真。設計人員在布局設計的過程中，同時選擇必要的層次間關聯形式和轉換機制，則底層的結構設計和詳細設計同時可由配置和變型生成。如果需要對布局進行調整，則底層也自動相關地變動。該模型使得設計人員在初始設計時的隨意性得到了最大的約束，使調整次數大量縮減，而設計效果又不會受任何影響，且結合仿真結果，可以很好地對輸送線進行優化設計。
圖1 基于集成化產品模型的輸送線設計原理
2、基于集成化產品模型的輸送線設計

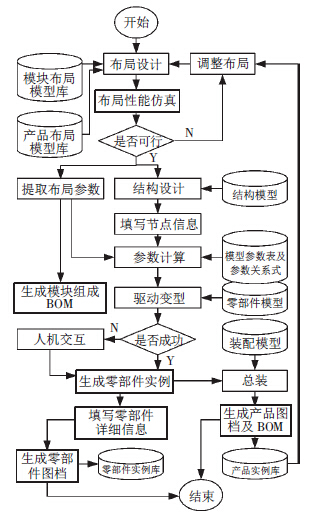

圖2 輸送線設計流程圖
基于集成化產品模型的輸送線設計流程如圖2所示。設計人員先根據輸送線設計要求進行輸送線的布局設計，同時進行布局性能的仿真，并根據仿真結果對布局方案進行調整。布局設計完成后，提取布局參數和模塊組成信息，并在結構模型的基礎上進行結構設計，填寫結構模型節點信息，進行零部件的參數計算，最后驅動零部件模型的變型，從而完成輸送線、部件、零件等的設計，各種設計文檔包括零件圖檔、產品圖檔、產品BOM 等將保存于相應數據庫中。
