張緊小車作為張緊裝置的重要組成部分，主要為皮帶輸送機提供必需的輸送帶張緊力，以保證輸送帶在啟動、運行和制動時的穩定性能。張緊小車的好壞直接影響張緊裝置的穩定性，進而影響皮帶輸送機的整體性能，關系著皮帶輸送機的安全運行及使用壽命。而隨著皮帶輸送機的用途不斷擴大，合理地設計一種張緊小車就顯得尤為重要。
常見的具有張緊小車結構的皮帶輸送機張緊裝置有以下兩種：一是重載車式張緊裝置，二是液壓車式張緊裝置。

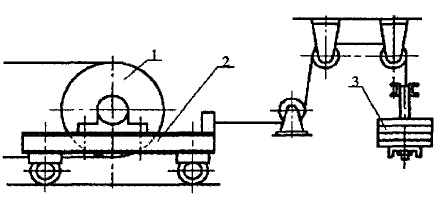

(1)重載車式張緊裝置是將重物用鋼絲繩通過定滑輪與張緊小車相連，將張緊滾筒固定在張緊小車上，由重物拉動張緊小車實現對輸送帶的張緊力。張緊力的大小利用增加或減少重錘重量來調節。圖1為重載車式張緊裝置結構示意圖。
1.滾筒； 2.張緊小車； 3.重錘
圖1 重載車式張緊裝置結構示意圖

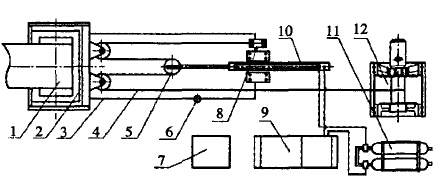

(2)液壓車式張緊裝置是通過液壓油缸的伸縮位移來調節輸送帶的張緊力。液壓張緊裝置一般由蓄能站、液壓泵站、張緊油缸及張緊小車組成。圖2為液壓車式張緊裝置結構示意圖。
1.輸送帶；2.張緊小車；3.小車軌道；4.鋼絲繩；5.滑輪組；6.行程開關；7.液壓泵站；8.固定座；9.電控箱；10.張緊油缸；11.蓄能器；12.鋼絲繩小車
圖2 液壓車式張緊裝置結構示意圖
原有的輸送機張緊小車僅僅依靠4個滾輪與小車軌道接觸。在實際使用中發現：當輸送機啟動或停車過程中以及輸送機承載物料時，將頻繁造成張緊小車發生微小位移；另外，輸送帶在運行異常情況時，甚至?xí)斐蓮埦o小車劇烈的擺動，然而因原有張緊小車缺少與軌道的鎖緊結構，進而經常發生張緊小車“掉道”事故，嚴重影響皮帶輸送機的安全運行及其生產效率。

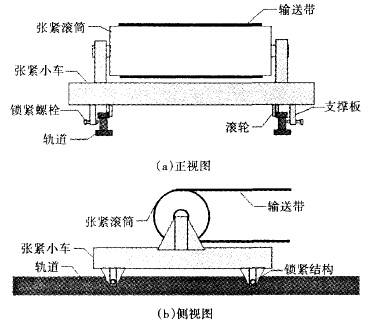

本文介紹的張緊小車改進方案是在原有的皮帶輸送機張緊小車4個滾輪的安裝位置處，均增加一套張緊小車與軌道的鎖緊結構，該鎖緊結構由支撐板和鎖緊螺栓組成。圖3為皮帶輸送機張緊小車改進方案原理圖。
圖3 皮帶輸送機張緊小車改進方案原理圖
該改進方案中支撐板主要起到支撐與保護作用，而鎖緊螺栓可實現對張緊小車與軌道之間間隙的調節和控制。在皮帶輸送機正常使用中，通過調節鎖緊螺栓來控制張緊小車與軌道之間的間隙，首先保證張緊小車正常的縱向移動的情況下，同時可以實現張緊小車?yán)卫巍白プ 边\(yùn)行軌道，即使在張緊小車發生微小位移，甚至劇烈的擺動時，張緊小車也不會脫離軌道，有效地避免了張緊小車“掉道”事故。
