企業(yè)動態(tài)

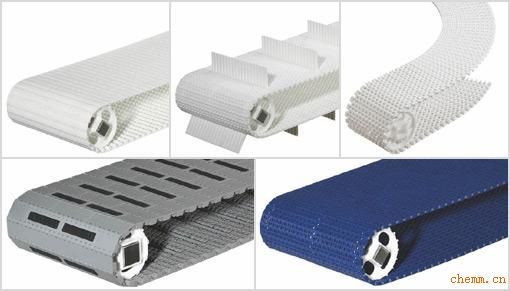

PP網(wǎng)帶是輸送機設備配件類型中的一種，具有較好的保溫性能，并且密度小，有較高的絕緣性能，從而不因生產(chǎn)作業(yè)環(huán)境潮濕的因素所影響。輸送機PP網(wǎng)帶不僅綠色環(huán)保，而且在耐熱穩(wěn)定性的性能方面也是比較優(yōu)良。
輸送機PP網(wǎng)帶材質(zhì)的網(wǎng)帶是采用改性聚丙烯為原材料進行制作的，經(jīng)過擠出、拉伸、成網(wǎng)、表面改性的處理，在經(jīng)歷短切等工藝程序制作而成的高強度束狀單絲或者網(wǎng)狀有機纖維。由于輸送機PP網(wǎng)帶具有較高的結(jié)晶性，因此在鑄模時需要采用注射壓力極高的或是多段控制的設備進行注塑；輸送機PP網(wǎng)帶的材質(zhì)熔點在一百六十到一百七十五攝氏度之間，當溫度達到三百五十攝氏度的時候，能后實現(xiàn)分解，但是在鑄模加工時的設定溫度不能超過二百七十五攝氏度，熔融的溫度最好是在二百四十攝氏度最為適宜；對于尺寸要求較高的用高模溫。鑄模的型芯溫度應當比模型內(nèi)腔溫度低五度或者是五度以上。為減輕鑄模模型發(fā)生變形，在制作時應選擇高速注射，但有些材質(zhì)的模具不適合用這種方法來制作，容易出現(xiàn)氣泡、氣紋的現(xiàn)象。用低速注射和較高模溫，可以進行制作在輸送機網(wǎng)帶表面印刻花紋，當網(wǎng)帶出現(xiàn)由澆口擴散的明暗相間條紋時，就要避免收縮痕，再用大而圓的注口及圓形流道，來加強筋的厚度；為了更有效的防止鑄模后，因輸送機PP網(wǎng)帶所產(chǎn)生結(jié)晶的，造成網(wǎng)帶的收縮變形，通常在工藝上需要用熱水浸泡的方式來進行處理；鑄模后還需要進行干燥處理，如果作業(yè)環(huán)境是比較干燥的，就不需要在另行干燥處理。
輸送機PP網(wǎng)帶具有較好的彈性，還是無毒無公害的綠色環(huán)保配件，同時在耐熱穩(wěn)定性能方面也是非常優(yōu)良的，因此被廣泛的應用在各工業(yè)企業(yè)的生產(chǎn)輸送機設備產(chǎn)業(yè)領域。szjwtl.com整理發(fā)布
