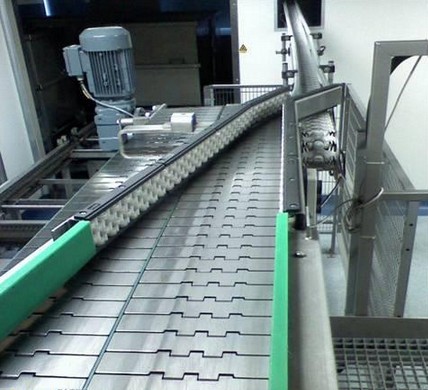

鏈板輸送機結構合理，采用鏈條帶動槽板運動而輸送物料，具有輸送能力大，動力消耗低，磨損小，工作可靠等優點，經全國多家造紙廠使用，效果很好，是目前最理想的輸送設備。
鏈板輸送機的機架中心線與鏈板輸送機的縱向中心線要求重合，其偏差≤2 mm。
機架支柱對安裝地面垂直偏差≤2 mm/ m。
相鄰兩支架的水平長偏差≤2 mm，支架橫向水平度偏差≤1 mm/ m。
軌道對鏈板輸送機縱向中心線距離偏差≤1 mm。
軌距偏差≤2 mm。
軌道直線度偏差≤1.5mm/ m；全長的直線度偏差≤5 mm，軌道的弧形區段應均勻平滑。
在同一橫截面內，兩軌道的相對標高偏差≤±2 mm。
軌道允許焊接，但接頭要光潔平滑，其左右偏移偏差≤±1mm；上下偏移偏差≤0.3 mm（僅允許沿鏈板運行方向向下低）。
電機軸線與減速器輸入軸軸心線應平行，帶輪應在同一平面內。
鏈板輸送機的主動鏈輪軸心線對鏈板輸送機中心線垂直度偏差≤1mm/ m；兩鏈輪間橫向中心與整機中心線的偏差≤1 mm。
尾輪軸心線對鏈板輸送機中心線垂直度偏差≤1mm/ m；兩鏈輪間橫向中心與整機中心線的偏差≤1 mm。
尾輪軸水平度偏差≤1mm/ m。
鏈板輸送機的鏈板上滾輪軸的中心線對輸送機中心線的垂直度偏差≤1mm/ m。
滾輪軸安裝水平度偏差≤1mm。
滾輪下母線應處于同一水平面上，相鄰兩滾輪下母線的高低偏差≤1mm。
